Porte-outils



Nous fournissons des mandrins pour Weldon, des mandrins à pinces, des porte-fraises, des mandrins expansibles hydrauliques, des mandrins de frettage...
G2.5 ou G6.3.
Court ou long.

Mandrin type Weldon / Whistle Notch
Pour le serrage d'outils avec queue cylindrique, à méplat type Weldon (DIN 1835-B) et à méplat type Whistle Notch (DIN 1835-E).
Forme AD, AD/B, avec arrosage.
SK, HSK, BT.

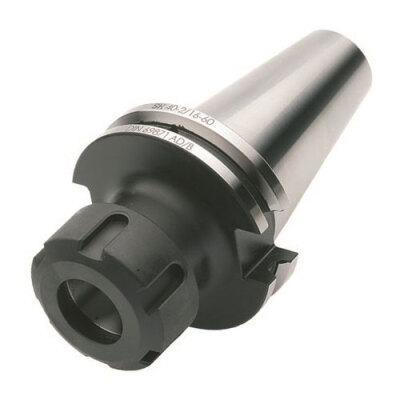

Mandrin porte-pinces système ER
Pour le serrrage d'outils avec queue cylindrique dans des pinces de serrage (DIN 6499, ER).
ER 16 - ER 20 - ER 25 - ER 32 - ER 40.
Système ER - Mini (ER 11).
SK, HSK, BT.

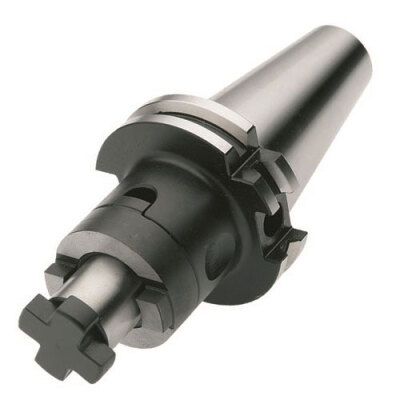

Mandrin porte-fraise à double usage DIN 6358
Pour le serrage de fraises à rainure transversale ou à rainure longitudinale. Fourni avec vis de serrage, bague d'entraînement et clavette.
SK, HSK, BT.

Porte-fraises à trou lisse DIN 6357
Avec face de contact élargie et conduits poru l'arrosage frontal.
Pour le serrage des fraises 2 tailles à trou lisse et rainure de clavette.
SK, BT.

Mandrin de précision APC Albrecht
Force de serrage très élevée grâce à un engrenage à vis sans fin (système brevêté Albrecht). Concentricité inférieure ou égale à 0,003 mm pour 2.5 x D.
Capacité: 2 - 14 mm, 2 - 20 mm ou 16 - 32 mm.
SK, HSK, Capto et BT.
Etanche aux produits de lubrification et à l’encrassement.

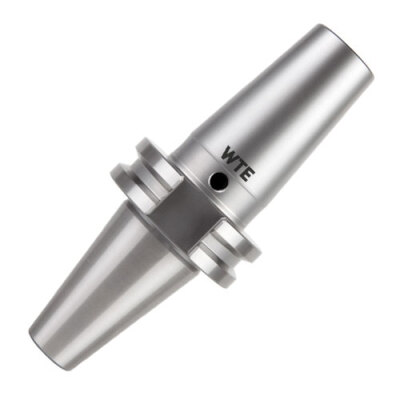

Mandrin de frettage
Version standard et mince 3°.
Arrosage interne.
SK, HSK, BT, CAT...

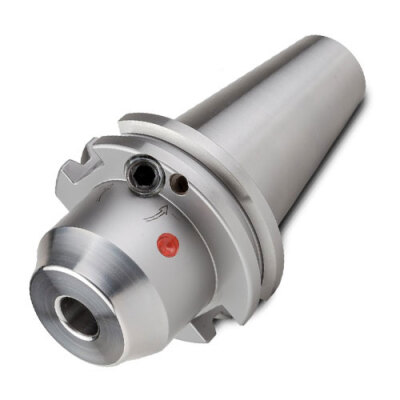

Mandrins hydrauliques
Caractéristiques:
  • Des faux-ronds très faibles.
  • Un excellent amortissement des vibrations.
  • Des surfaces de pièces optimales, des durées de vie plus longues pour les outils utilisés et une optimisation économique des processus de fabrication.
  • Sont disponibles avec un réglage de la longueur axial ou radial.
  • Modèles standard pour les formes de queues les plus courantes.
  • Douilles de réduction ou de rallonges disponibles.
HPH - High Performance Holder
Une classe haut de gammes des matériels de serrage.
Caractéristiques:
  • Forces de maintien maximales.
  • Excellentes caractéristiques d'amortissement.
  • Une résistance élevée à la flexion.
  • Un faux-rond très faible.
  • Qualité de surface irréprochable.
  • Rentabilité élevée due à la réduction des temps d'usinage.
  • Utilisation en particulier dans la fraisage grosse ébauche.
  • Attachements: SK, HSK, BT et CAT.
NOUVEAU: mandrin avec contour mince de 3 degrés
Les avantages de deux univers réunis dans un seul produit : le faible encombrement d’un mandrin de frettage combiné à la bonne maniabilité de la technologie hydro-expansible.

Le nouveau mandrin propose d’une part un contour mince à rétrécissement de 3 degrés comme les mandrins de frettage, et des forces de serrage exceptionnelles tout en renonçant à des appareils de frettage coûteux. D’autre part, il garantit les avantages des mandrins hydrauliques HPH avec la transmission de couple élevée et la résistance à la température.

Caractéristiques :
  • Concentricité optimale avec zone de serrage à proximité de la pointe du mandrin.
  • Transmission de couple et résistance à la température élevées jusqu’à 120°C.
  • Pente de 3° du contour extérieur pour usinages dans des espaces restreints.
  • Réalisé en une coulée – sans aucune brasure entre la douille et le corps.
  • Haute résistance à la flexion malgré la conception fine.
  • Serrage simple et rapide grâce à la vis à 6 pans creux.
Disponible en ISO 30, ISO 40, HSK-A, HSK-E, BT 30 et BT 40.
